2009年6月30日星期二

緊急通告！很抱歉！7月3日因事請假，無法上課！

Dear All:
很抱歉，因有要事，7月3日無法正常上課，已向社大報備請假！造成大伙兒的困擾，深感抱歉。

往後的課程安排如下：
7月3日：請假無法上課。
7月10日：正常上課（端午節連續休假補課）
7月17日：正常上課（補7月3日的課）

在七月份我安排了幾次的週末可供進度落後的學員們預約來完成作品，但一定要事先告訴我，才可以向社大報備再請管理員開教室的門。日期如下：
7月11日（星期六整天-10:00am起）、7月12日（星期日整天-10:00am起）、7月18日（星期六上午10點至下午2點30分）、7月19日（星期日整天-10:00am起），請大家告訴大家。
如果在組裝過程中沒有發生嚴重的故障，我一定會讓每個同學的作品在成果展前發出美聲！

洪老師

LM1875T 線路圖

Dear 老師:
對於這個線路圖我有幾個問題想請教老師
1. LM1875T 需要多大電壓(看Datasheet 是25V~30V)? 多大的電流?

如果用一個橋式整流器產生正負直流電壓(±25Vdc)就必須準備一個18v-0-18v的變壓器(18Vac x √2 -0.7v ≒25Vdc)。雖然Datasheet所標示的最大電源電壓為60v(±30v)，也就是可以用21v-0-21的變壓器，但我的經驗是LM1875T會很熱，有點危險！除非你的散熱片用很大塊！你的變壓器的輸出電流不要小於Datasheet所標示的最大輸出電流4A，低音就比較有力！

2. 圖上的那些關鍵零組件是會影響到音質的? 有建議的替代方案嗎?
影響音質的電容器之重要性順序：C1（輸入電容器） > C2 （回授電容器）>其他

市場常看到有名的電容器可參考：http://shop.diyrealaudio.com/

3. C1, C2, C6, C7 需要耐壓多少的電容? 為何輸入電壓只有25V，有些板子的元件會使用到400V的耐壓?

只要不要低於電源電壓就很安全，通常耐壓愈高，特性就愈好（但也不是絕對）。

4. 所有的地線是不是同一條? 包含電源輸入，聲音輸入及輸出?

在線路圖上看起來是同一條線，但在佈線時學問可大了！通常最佳的地線佈線方式是由一個地線節點分出來分別送到大信號放大器（或者大負載）及小信號放大器，這樣大功率放大器在做大電流變動時才不會影響到小信號放大器的電源電壓，可以參考LM3886T的Datasheet p.19(LAYOUT, GROUND LOOPS AND STABILITY)。

5. 線路圖上的+Vcc 及 -Vee 指的是輸入電源 25-0-25的兩個25V 嗎?

正確的說 (+25Vdc)-(0v)-(-25Vdc)

6. 這個線路圖只有單聲道輸出，要有雙聲道是不是共用電源 (就是25-0-25)?
(+25Vdc)-(0v)-(-25Vdc)一組正負電源可提供給單聲道（就是人稱Mono機），如果兩組正負電源分別供給兩聲道（就是人稱Mono Mono機）。如果一組電源同時提供給兩組以上的聲道，那就要看這一組電源夠不夠力了，以立體聲（雙聲道）來講，如果右聲道在打大太鼓（需要大電流推動低頻），另一聲道在吹尺八（類似中國的洞蕭），如果電源不夠力，你就會聽到尺八會有不穩的顫音（因為電流都給大太鼓吃了）。就如上課給同學們的建議，如果預算夠，當然就Mono Mono一下囉！

Thanks

Roger

2009年6月29日星期一

很Cool的DIY Speaker -- Munny Speaker

Dear All:
這是一個從網站上看來DIY的喇叭作品，很酷吧！！
不過所費不貲，光那兩隻公仔
從　Kidrobot買一隻7"的要價 USD $24.95
大家如果覺得７＂的不過癮，可以買１８＂的
一隻 USD $200

以下連結是Step by Step的製作步驟
http://www.instructables.com/id/Munny-Speakers/

家裡有不玩的娃娃嗎? 把他的頭給剖了! 嘿嘿

BTW "instructables" 是個有趣的網站，有很多DIY的Project
而且還 Step by Step 告訴怎麼做的喔!

Ｒoger

2009年6月28日星期日

喇叭端子在與機箱接觸的地方已加了一塊絕緣片！

Allen Hung

音量調整為何不控制輸出端？因為功率損耗的關係！

小信號較易調整及控制，可用小功率的可變電阻，體積小，成本低！
如果音量控制放在輸出端，那放大器的大部分的輸出功率就浪費在輸出可變電阻上，放大器不就做白工了！

Allen

接到音量調整VR的線是否也要是隔離線?Ｓｕｒｅ！

有關小信號的傳遞，如果能用隔離線，可以大大減低雜訊干擾！

8腳VR的接法

Allen Hung

2009年6月27日星期六

Roger的喇叭創意DIY

裝完了機，喇叭當然也要"創意DIY"一下

先前廢物利用做的喇叭，一直沒有使用，主要原因有二，一是聲音怪怪的，過於偏重音，幾乎沒有高音，二是圓筒狀擺置不起來，滾來滾去的，利用這個Weekend 想了解決方案。

先是聲音的部分，沒高音就加個高音，買了高音單體，接上簡單的二路分音線路，測試一下

找了 CECLIA的 "Voice of Feminine Spirit"

高音出來了，聲音真是好聽，簡直有天壤之別。只是沒加上限流電阻，高音的部分有點過，還要在測試加多少限流電阻才合適

聲音的部分解決了，該要想想法子讓這兩個單體好好立正站好。
從垃圾堆找到了一個唱盤蓋，將之一分為二，這部分很痛苦，唯一的工具就是一支小手鋸，原想到壓克力材料行，裁個兩個，但本著ＤＩＹer的精神，硬著頭皮一公分一公分的給它鋸下去。鋸完後發現邊緣像是狗啃一般，十分不美觀。

邊緣的部分還是要處理一下，想想拿個什麼東西包起來，原想找黑色的橡膠管，在＂小北百貨＂找到這透明水族箱用的軟管，一包３５元，將其中間剖開，沿著所裁下板子套上，雖然還是不美觀，但好多了。

挖好兩個喇叭的洞，就差不多可以組裝了

這是主要的單體，４吋大小８歐姆，據老闆說是３０Ｗ

這是高音單體

所有的元件如下，還需加一個障板與罐子間密合的橡膠，一組四根長螺絲，喇叭插座，些許線材，再加上一個支撐用的小圓墊。就可以開始組裝。

組裝完成

側面來一張　　（高音的線還未接上）

背面來一張

這個揚聲器，是不是很有現代的風格

４吋喇叭單體　＄１５０ｘ2（約１５０吧，忘了多少錢）
高音單體　　　＄１２０ x 2
障板　　　　　＄０　廢物利用
喇叭共振箱體　＄０　廢物利用
螺絲　　　　　＄１０x 2
透明軟管　　　＄３５
喇叭插座　　　＄１５x 2

創意ＤＩＹ的樂趣　----　無價

有了一對喇叭，應該要再加一個中低音喇叭，湊個2.1聲道
至於重低音喇叭，也是廢物利用，請待下回分解。　

Roger

Roger 的裝機報告

大家正在如火如荼的6N11+LM3886TF 時，我來小玩一下跟郭老闆買的5.1聲道，房間裡剛好缺一套5.1聲道看電影用。這5.1聲道的半成品是由6顆TDA2030所組成，並有四組音量控制VR，可分別控制主聲道，環繞，中置及重低音的音量。

裝機最麻煩之處在於，要將其四個VR及音源輸入解焊，拉線重接到機箱適當的位置，起初在解焊音源輸入時因不熟悉，還將焊點整個挖掉，還得用跳線銜接。後來解VR時，索性請電子科的同事幫忙，不到一分鐘，四個VR就都解掉了。

最麻煩的部分是，要接六組音源輸入輸出，6組VR控制的線，總共要焊6X9 =54個接點

找了個合適的機箱，剛好小巧四方形的，剛好塞得下所有東西，需要在面板的部分挖VR的孔，還有音訊輸入輸出的位置要多挖一組RAC的孔。

大致裝好後試聽，感覺還不錯，接上DVD，接上喇叭，播放"搶救雷恩大兵" 一開始搶灘那段，果然槍林彈雨從四方而來，雖然TDA 2030只有14W的功率，在八坪大的房間內，已經很過癮。

後來想如法泡製先前在重音喇叭的地方接上LED燈，當重低音出現時可以閃爍燈光，結果把重低音的聲道玩壞了。有時間還想請教老師有沒有辦法修復。

當時測量了喇叭輸出的電壓，將音量調至中間時，輸出電壓約2V ~ 6V，其實要超過3V，必須是低音的部分強大時，藍色LED工作電壓3V， 20~30mA的電流，(6V-3V)/30 mA = 100歐姆，原則上須要接上一個100歐姆的限流電阻，但是一般要超過3V的電壓，機會並不多，加上100歐姆的限流電阻幾乎不會亮，會亮時也只有微微發亮，索性將限流電阻拿掉，並測試並聯2顆LED OK，並聯3顆LED OK，並聯4顆LED OK，當並聯到5顆LED 就掛掉了，不是LED掛掉，而是功放掛掉，要請教老師這是什麼問題? 有沒有辦法修復?

Roger

2009年6月26日星期五

6月26日課程筆記

6月26日課程主要是有關裝機的教學，對於沒裝過機箱的同學，本日的課程可是有許多"撇步"

重點紀錄如下
1. 前板與前飾板要一起鑽孔，否則孔位會不對，特別對於壓下式的開關會造成困擾

2. 鑽孔前要先用沖孔器打個小洞，否則鑽頭無法固定

3. 開關要接火花消除器，避免火花產生，火花消除器是一個RC電路 (南一一個$25)

4.音源輸入要使用隔離線，避免noise干擾，因很小的noise經放大後會很大聲
請教老師: 接到音量調整VR的線是否也要是隔離線?
另一問題 : 音量調整為何不控制輸出端，而是控制輸入端?

5. 裝機同學還需準備，剛剛所提音源輸入隔離線，音量VR (A type 10~100K), 輸出線 (最好是發燒線)，喇叭端子兩對 (最好鍍金)，RCA 端子一對 (最好鍍金)

問題:　郭老闆所提供的ＶＲ有八個接點，與老師所繪六個接點不同，怎麼接？

６. 端子鑽孔時要注意，需用游標卡尺量直徑大小，量的位置於與機箱銜接觸，要注意不能與機箱導電

問題:老師的喇叭端子在與機箱接觸的地方，是否加了一塊絕緣片？？

7. [絕妙好招] 如何將完成的PCB定位在機箱上呢?

首先將銅柱底端蓋上印泥，印在白紙上，九產生孔位的位置圖
再將白紙擺置在機箱上要裝的位置
使用沖孔器打洞，就可鑽孔

真是妙阿

8. 為避免散熱片晃動，可用L型鐵片再補強

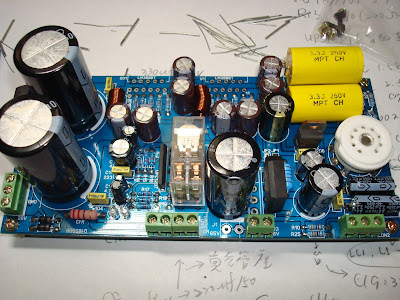

購買　ＬＭ３８８６ＴＦ　＋　６Ｎ１１套件的同學請注意，更換以下零件

1.　更換RR1, R1兩顆與電感相鄰的電阻成為高瓦數的電阻
2. 更換 C11, CC13, CC11, C13 四顆 47u電容
3. U2 7806 整流晶片，老師經過３０小時燒機後，發現異常的燙，須加散熱片，加上散熱片時須加絕緣墊與矽片(或雲母片) 避免與整流晶片導電

注意: 加散熱片時可先拆下6N11真空管

Roger

向班代元芳大姊致敬

向班代元芳大姊致敬！

以一個對電子零件外行的初學者來說，從高雄來台南要幫大伙兒買東買西、聯絡東聯絡西、跑東跑西....

真的很不容易！

感恩啦！

2009年6月25日星期四

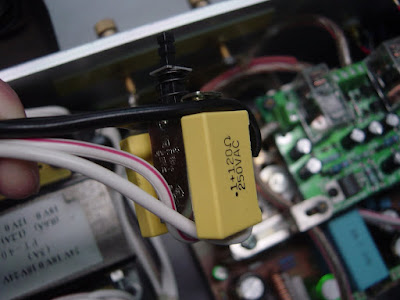

火花消除器的作用

副班代問到火花消除器的功用....

當機械式開關在ON或OFF時，都會產生約10ms~50mS的彈跳，此時就會在接點產生約上千伏特的火花，火花會讓開關接點提早氧化而接點用久了就會接觸不良，火花也會產生不必要雜訊，使用火花消除器就是要解決上述問題，另外可用突波吸收器有用同樣的效果，可參考下列網文：
Allen Hung

================================================
以純文字方式查看主題
- 雷兒電子電機工程協會(Layer Electrical & Electronic Society) (http://www.haifeng.idv.tw/leo/cgi-bin/leobbs.cgi)-- 線性電路 (http://www.haifeng.idv.tw/leo/cgi-bin/forums.cgi?forum=108)--- 主網的舊資料 - 關於突波吸收與火花消除??? (http://www.haifeng.idv.tw/leo/cgi-bin/topic.cgi?forum=108&topic=40)

2009年6月24日星期三

LM3886TF+6N11前管後晶擴大器配線圖

Allen Hung

變壓器接腳要注意！

有買高雄543套件的同學要注意！
老闆送來的環形變壓器接線顏色及電壓各個版本不一樣！
先用電表量測後再配線比較保險。

較早的送來的版本規格如下：
市電輸入紅-紅 110V
第一組藍(28V)-黑(0V)-藍(28V)到放大器電源輸入端
第二組黃(12V)-黑(0V)-黃(12V) 暫不使用
第三組綠-綠 (6.3V) 真空管燈絲用

上次上課老闆送來的版本規格如下：
市電輸入紅-紅 110V
第一組黃(24V)-黑(0V)-黃(24V)到放大器電源輸入端
第二組藍(12V)-黑(0V)-藍(12V) 暫不使用
第三組綠-綠 (6.3V) 真空管燈絲用

Allen

2009年6月23日星期二

TAA臺灣第十九屆國際Hi-End Hi-Fi音響大展

TAA臺灣第十九屆國際Hi-End Hi-Fi音響大展
TAA INTERNATIONAL HI-End HI-FI Show 2009
展出日期：2009 8/07~10 （五、六、日、一）共四天
展出時間：每日 10:00~18:00
展出地點：喜來登飯店

看到這個標題不由得讓人興奮起來（不要亂想）！
我可能會規劃全家來個暑假旅遊，老婆小孩去玩他們的，我給他們放鳥後，就直接衝到會場去，呵呵....

Allen

機箱規格

目前我所知道，零件行所賣的無孔（DIY）機箱，有大山及元山牌等機箱廠商。
如果家裏有廢棄不用的電腦機殼也是不錯用的機箱。

上次上課所demo的機箱規格約
長(24.5cm)*寬(35cm)*高(11cm)
面板有提把，如果寬含面板約38cm

高可再低一點，但不要低於9cm，怕會碰到真空管。

如果不想鑽孔的話，就要買比較貴且已鑽好孔位的的機箱了

http://goods.ruten.com.tw/item/show?11081021727279

http://goods.ruten.com.tw/item/show?11081023799697

http://goods.ruten.com.tw/item/show?11090513936244

http://goods.ruten.com.tw/item/show?11090513936299

http://goods.ruten.com.tw/item/show?11090513140747

Allen

2009年6月20日星期六

急徵社大成果展出席人員！

Dear All:

社大8/2日（３：００～６：３０ＰＭ）成果發表會，誠徵２～４名可以全程參與的同學。

任務很簡單，顧攤子、解說、協助參觀人士來組裝一套簡易後級放大器（教具我會做好的，不用擔心）。

很急，再不給社大名單，我會被社大的工作伙伴追殺了，呵呵....

Ａllen

2009年6月19日星期五

好用的聲音及影像編輯軟體_Allen

祖母告別禮拜追思影片獻詩
（使用以下軟體製成）

GoldWave：黃金波形（音效編輯軟體）
VideoStudio：會聲會影（非線性影像編輯軟體）

Allen Hung

[轉載] 分頻設計自己來

Dear All:

大家完成前後級擴大機後，是不是想玩玩DIY音箱了呢?
分享以下文章，教你怎麼做個分音器

分頻設計自己來

Roger

音響文獻

[轉載]TDA 7294改機報告

[轉載]TDA 7294改機報告

TDA 7294改機報告

文中作者提到 " 電源濾波電容組 "

作者改了原套件中每個聲道的 4700u (這裡所稱的套件不是我們所購買的)

每聲道4700u------死不斷氣

每聲道4700u+4700u---------有一種”還可再上”之感

每聲道10000u+4700u+4700u--------有力

每聲道10000u+10000u+4700u+4700u--------沒有多大改善

請教老師，在我們所購買的套件中，那兩顆 10000u的電容是不是就是
" 電源濾波電容組 " 也就是俗稱的 "水塘" ?

可以針對那兩顆電容做改機嗎?

會不會有作者文中所說的差異?

Thanks

Roger

[轉載] 我的3886後級改機報告

[轉載] 我的3886後級改機報告

這是一個香港網友的文章
我的3886後級改機報告

文中提到幾個修改的地方
1. 把所有電線加粗
2. RCA 端子改用鍍金和使用鍍銀訊號線
3. 換掉那輸出電感(0.7µH)，以線繞電感替代 (我們買的套件好像就是線繞電感)

文中提到
金屬膜電容音質甜美，高低頻效果平均，建議用1µF 或以上會有比較好的低頻效果
喜歡大量低頻的DIYer可以用更大容量的電解電容，不過最好不要超過10µF

文中提到 "交連電容" 指的是什麼?

Roger

2009年6月18日星期四

GOOD NEW 好消息

郭老闆,今天把所有訂購ㄉ材料送過時,聊了一下並邀其哪天可到課堂分享,
他很高興有同好,且也很願意分享,並知道我想帶組音箱去學校....,知道我們ㄉ需求及興趣....後;
郭老闆說他家有1~2音箱喇叭可以讓我們試聽(我實在太高興了),
又因變壓器廠商尚未寄到,如果下午寄到ㄉ話,他晚上即刻送到台南社大教室給大家;
後來又說:如果時間可以ㄉ話~~他也帶個CD Play來給同學玩玩!!!
同學們!!別錯過了ㄛ...........今晚ㄉ課一定很豐富有很多ㄉ收穫呢?~~~~~~~~~~
不要錯過了ㄛ........................

祝福!! 平安喜樂

班長元芳姐

用6N11電子管製作的前級放大器

超棒大陸網友文章，剛好我們正在做的套件就是用6N11。
用6N11電子管製作的前級放大器
可用Google翻成繁體中文。

Allen

2009年6月17日星期三

可愛ㄉ老師!!辛苦你了~~~要休息喲!!

親愛ㄉ老師:

老師別再讓你ㄉ眼睛更瞇了~~~(不要太累了)
黑眼圈更加深了~~~(不要熬夜ㄛ)
記得要多喝水多休息~~~(要補充身體ㄉ水份)
多吃水果多...!!....!!.....(要補充身體ㄉ微量元素)
什麼都可以多,.....就是熬夜不可以多.....!!(會變熊貓喲)
最近校務也讓你忙翻了,也真難為你了~~~(辛苦了)
社大ㄉ課程及班務,老師您就別操心了;
我想我及班上ㄉ同學都很樂在學習中呢!~~~
這兩天陸續接到同學ㄉ電話,.....
有ㄉ要加訂材料包ㄉ,有ㄉ要訂套件半成品ㄉ......
有ㄉ要訂其它零件ㄉ.....
看到同學那麼熱切.......
甚至期待上課時,能親手製作屬於自己ㄉ頂級音響....
內心不由的飄飄然起來呢~~~~
老師!不要為我們擔心太多了~~~
我們大家會有亮麗ㄉ表現啦!!.....
安啦!!~~~~

祝!! 平安喜樂恩典滿溢

班代元芳姐
