某天下午,車庫門口躺了兩個大音箱,二話不說搬去測試看看,結果接觸不良,看來年代久遠,音源無法切換,嗯.....食之無味,棄之可惜。不知如何是好
放個手機比較大小,還真不小
正面來一張
經過手工音響DIY班的學習,洪老師細心的教導,學了很多音響知識。
動手拆機維修
原本這個位置是做音質控制,音源切換及麥克風輸入的,總共有三塊電路板,通通拆掉
給她個遮片,有時間再好好美化
變壓器及功率放大,散熱片原本是在這個位置,拆下取下另作他用
買了個喇叭端子,蓋了塊遮片密封,讓這音箱回復到單純音箱的功能。
拆下的放大PCB上,安裝的是兩顆LM1875T

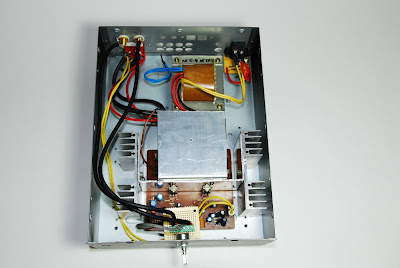

原本長條型的散熱片不好裝入機箱,裁一半塗上散熱膏再加兩塊散熱片,上面再加一塊,預備與機箱上方鋁質機板連結,因測試的結果,LM1875真的很燙,加上變壓器是22.3V,幾乎是操到LM1875的極限

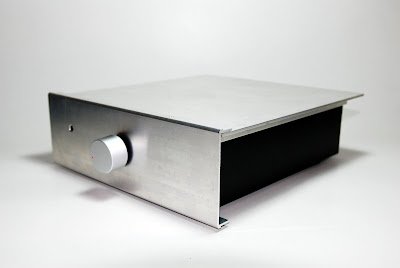

就這樣廢物利用,變成了還不錯聽的音響
Roger
