[DIY 創意] 再玩喇叭DIY

繼上次完成一對時尚又高雅的DIY喇叭後,再來玩玩做個重低音喇叭

先前買的便宜又大顆的喇叭單體,這個單體比較偏低音
我沒有同學們找到的紙筒,傷腦筋如何組裝起來


這寶特瓶有5800公升容量,拿來當作共振箱體應該不錯


丈量一下喇叭的大小與寶特瓶底的大小,似乎極為可行


先畫好喇叭尺寸的圓,用美工刀裁出一個洞


正好塞得下喇叭


但是寶特瓶的材質不夠堅硬,難以支撐喇叭的重量
換個方式想,把喇叭倒過來


找一個底座,剛好有個廢棄的圓盤,其實任何板子都可以,找塊方形的木板也行


量好喇叭口徑,利用手鑽裁出一個圓形


同時鑽好要鎖喇叭支架的腳及安裝喇叭端子的孔洞

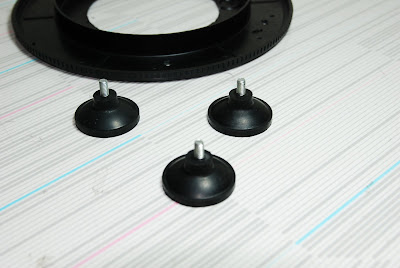

支架其實可以找任何形式的支架,用寶特瓶蓋或任何支撐物,支架的目的在於讓喇叭架離地面或桌面一段距離,我想3~5公分都可,我找了三個橡皮墊當作支架


將支架鎖在底盤上,會與桌面產生一段距離




再來准備喇叭的部分,先接上線


然後將螺絲先固定在喇叭單體上,因為必須從內而外安裝,從外部無法將螺絲上鎖



寶特瓶也先鑽好螺絲的孔洞及喇叭線的出孔,將固定好螺絲的喇叭單體塞進寶特瓶內
注意哦要塞進寶特瓶,若喇叭單體的口在寶特瓶外,會很難支撐








將喇叭線拉出預留的孔


將喇叭安裝在底盤,由底盤外鎖上螺絲,底盤要先鑽好螺絲孔


將喇叭線從底盤拉出,安裝喇叭端子,將喇叭線焊在端子座上

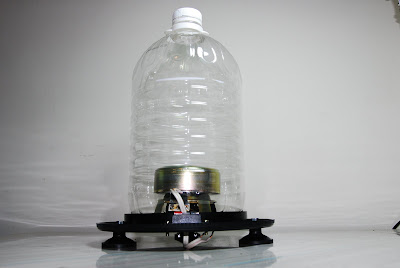

大功告成






比較一下



DIY做的是不是也不差

由於寶特瓶的造型,瓶蓋打開與鎖上時,會有不同的聲音效果






瓶口還有個提把可以將喇叭提著走

喇叭單體 $150
寶特瓶
$0 廢物利用
底板   $0 廢物利用

腳架   $0 廢物利用

螺絲   $10
喇叭插座 $15

創意DIY的樂趣 ---- 無價
